Slit Saver — Máy tách ép bùn dạng con lăn đa đĩa elip
Dòng sản phẩm Kendensha
Từ 2019 đến nay, Slit Saver là dòng máy mình trực tiếp tư vấn, lắp đặt và vận hành nhiều nhất — và cũng là dòng máy hay bị gọi nhầm nhất. Nhiều người trong ngành quen miệng gọi nó là “máy ép trục vít đa đĩa”, nhưng nguyên lý thực tế khác hẳn: không có trục vít nào cả, chỉ có con lăn đa đĩa elip quay lệch pha để tự làm sạch.

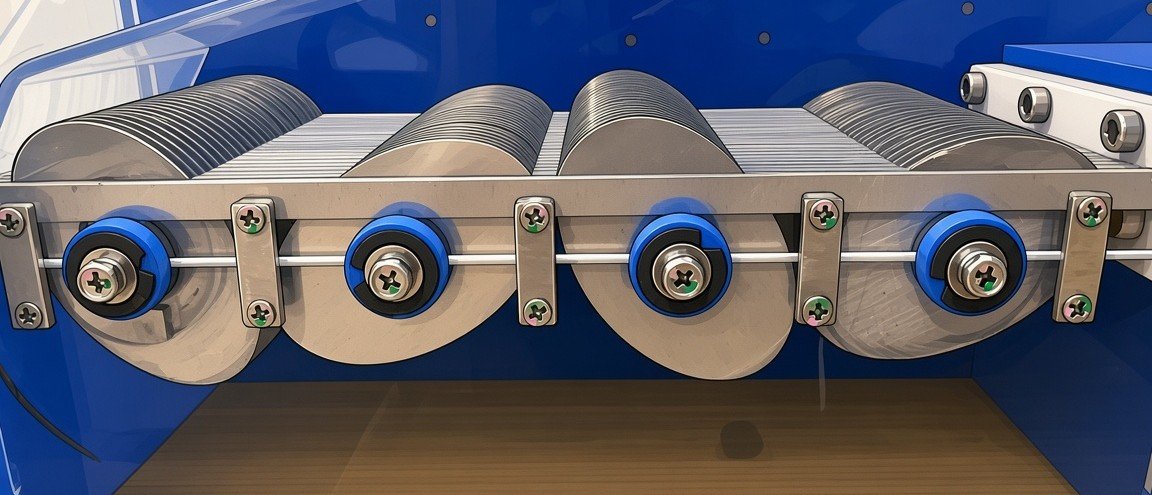

Vì sao gọi là “con lăn đa đĩa elip”
Các con lăn tiết diện elip (không tròn) xen kẽ với các thanh cố định (slit bar) tạo thành mặt lọc. Khi con lăn quay, các đĩa elip lệch pha 90° so với con lăn bên cạnh — khe hở giữa chúng liên tục đóng–mở, tự đẩy cặn rắn ra ngoài. Đây là lý do khe lọc tự làm sạch trong khi chạy và không cần nước rửa ngược, khác hẳn cơ chế trục vít (ép đẩy dọc trục) hay băng tải (ép giữa 2 lớp vải lọc).

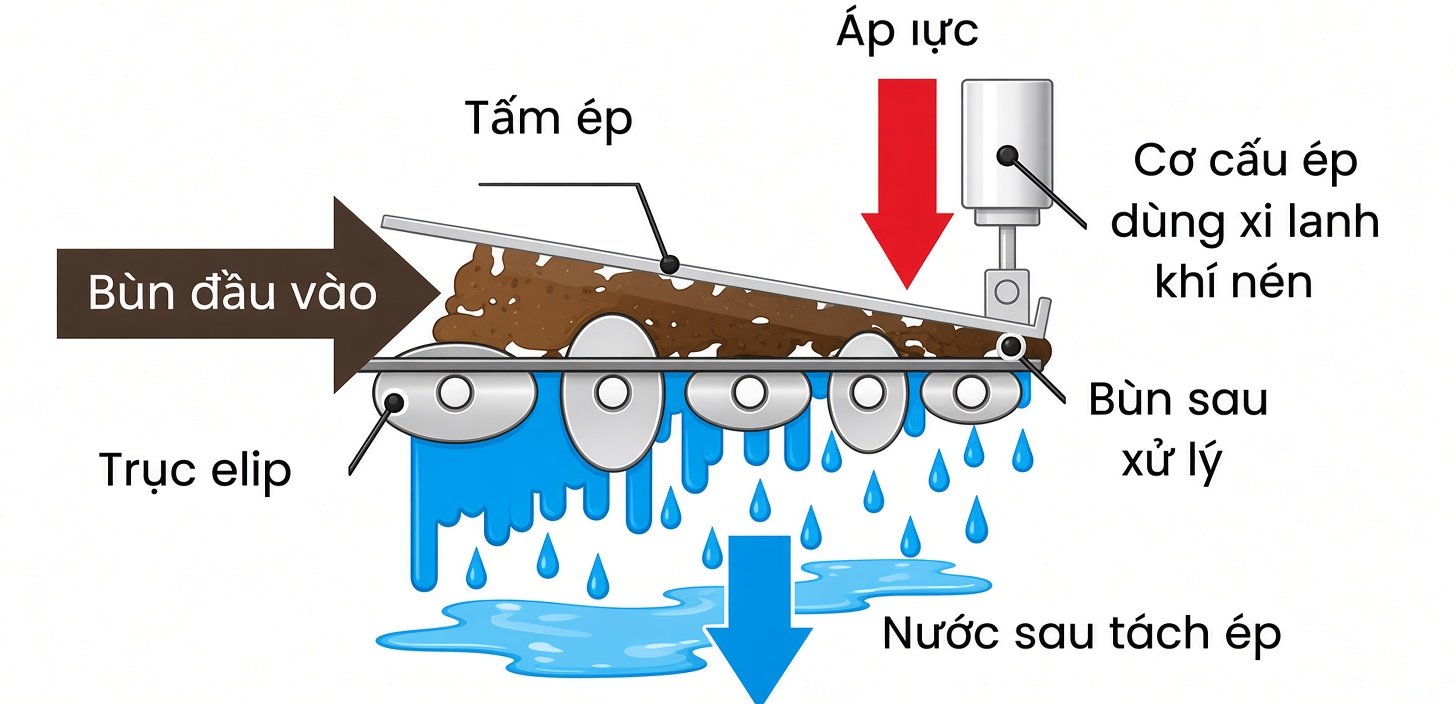

Một thiết bị, ba cơ chế liên tiếp
1. Tách rắn – lỏng
Bùn dư ~99% nước đi qua các con lăn elip xen kẽ. Đĩa elip lệch pha 90° tự đẩy cặn rắn ra khỏi khe hở nhờ chuyển động quay, nên khe lọc tự làm sạch trong khi chạy. Chỉ riêng công đoạn này, nhờ trọng lực tự nhiên, độ ẩm đã giảm xuống còn 90–98%.
2. Cô đặc bùn
Dùng phương pháp nén đơn giản, độ ẩm tiếp tục giảm còn 88–92%. Đây là lý do Slit Saver hay được dùng làm bước tiền xử lý trước hệ thống khử nước khác — giảm tải đáng kể cho thiết bị phía sau.
3. Khử nước bùn
Cơ cấu ép dùng xi lanh khí nén (air cylinder) đè lên bùn ở cuối chu trình, ép giảm thêm 2–5% độ ẩm so với máy đa đĩa thông thường (không dùng khí nén). Bánh bùn sau ép có thể tái sử dụng làm phân hữu cơ hoặc vật liệu xây dựng, tuỳ ngành.
Thực tế sản xuất tại Kendensha

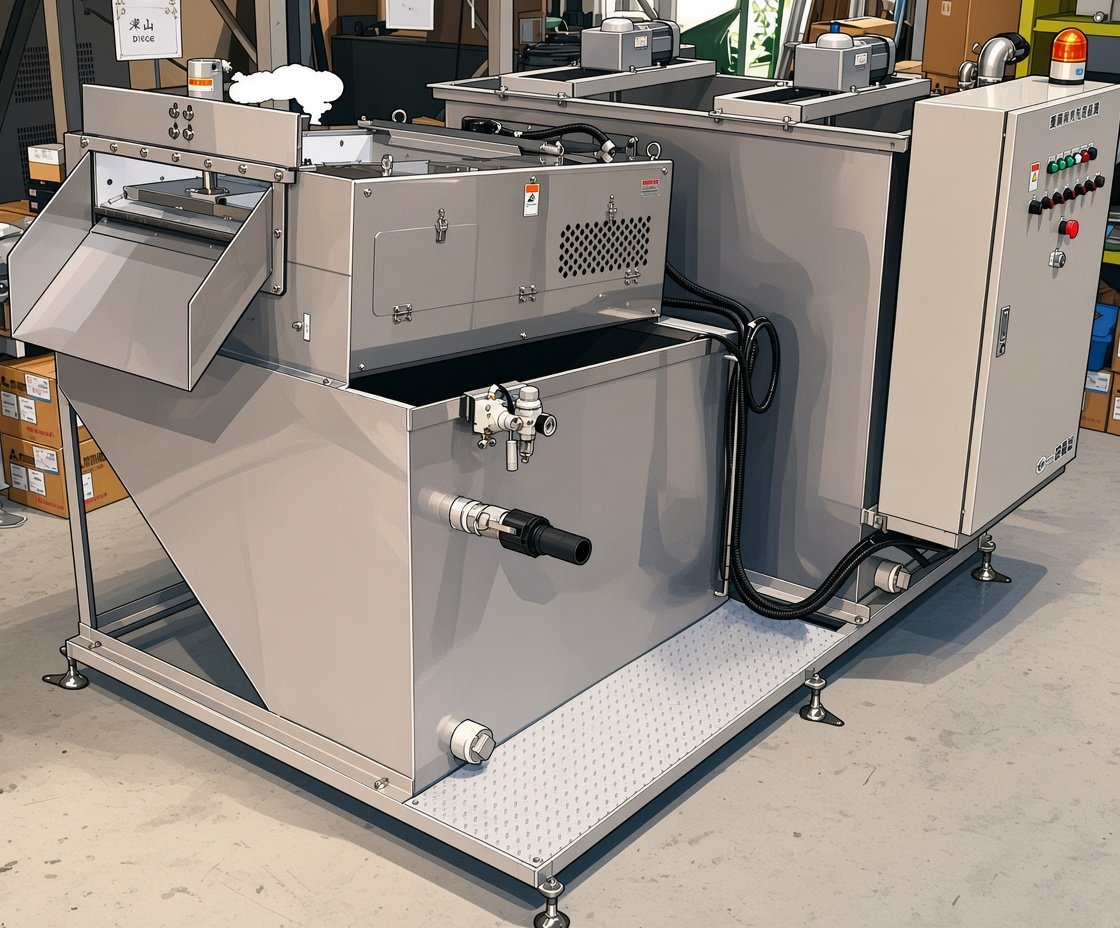

Ảnh chụp thực tế tại nhà máy Kendensha, Nhật Bản — không phải hình minh hoạ. Slit Saver được lắp trên khung thép không gỉ, gọn thành một khối, dễ vận chuyển và lắp đặt tại công trình.
Dải sản phẩm — SY Series
SY là dòng tích hợp sẵn bồn keo tụ tạo bông và tủ điều khiển ngay trên khung máy — phù hợp cho nơi cần một cụm thiết bị gọn, giảm bớt phần đấu nối rời bên ngoài. Thông số dưới đây là giá trị tham chiếu, thực tế thay đổi theo nồng độ và đặc tính bùn.
| Model | Bề rộng mặt lọc | Số con lăn elip | Công suất xử lý | Motor | Khối lượng |
|---|---|---|---|---|---|
| SY-38 | 280 mm | 8 | 5–15 kgDS/h | 0,4 kW | ~600 kg |
| SY-412 | 380 mm | 12 | 15–30 kgDS/h | 0,4 kW | ~650 kg |
| SY-612 | 580 mm | 12 | 30–50 kgDS/h | 0,4 kW | ~710 kg |
| SY-712 | 680 mm | 12 | 50–70 kgDS/h | 0,75 kW | ~900 kg |
| SY-912 | 880 mm | 12 | 70–90 kgDS/h | 0,75 kW | ~1.500 kg |
| SY-1212 | 1.180 mm | 12 | 90–110 kgDS/h | 0,75 kW | ~1.500 kg |
Ngoài SY còn có dòng SN (cơ bản, gọn nhẹ nhất) và SD (thêm cơ cấu ép khí nén) — mình sẽ viết riêng khi có dịp.
So với các công nghệ ép bùn khác
Bảng dưới đối chiếu theo loại công nghệ, không nhắm vào một hãng cụ thể nào — số liệu tham khảo từ tài liệu kỹ thuật Kendensha, đối chiếu với đặc tính chung của từng họ máy.
| Tiêu chí | Slit Saver | Trục vít | Băng tải | Ly tâm | Khung bản |
|---|---|---|---|---|---|
| Điện năng (tỷ lệ) | 1× — thấp nhất | 1,5–2× | 2× | Từ 10× | 3× |
| Nước rửa ngược | Không cần | Trung bình | Rất lớn, liên tục | Dùng trước khi dừng | Cần thường xuyên |
| Diện tích lắp đặt | 1× — nhỏ nhất | 1,5× | 2× | 1,5× | 4× — lớn nhất |
| Tiếng ồn | 63 dB | 67 dB | 74 dB | 83 dB | — |
| Xử lý bùn dầu mỡ | Tốt nhất | Trung bình | Khó | Khó | Khó |
| Chu kỳ đại tu | 5 năm/lần | ~10.000 giờ | Thay vải thường xuyên | 2 năm/lần | Thay vải định kỳ |
Hiệu quả kinh tế
- CAPEX tùy trường hợp, tính theo dự án — cấu tạo đơn giản, nhẹ, không cần hạ tầng đặc biệt.
- Điện năng thấp hơn từ 10 lần trở lên so với ly tâm — con lăn quay tốc độ thấp, không bơm cao áp.
- Bảo trì tùy trường hợp, tính theo dự án — thiết kế hở, dễ quan sát và thay module, không cần tháo dỡ toàn bộ máy.
- 0 m³ nước rửa — loại bỏ hoàn toàn chi phí nước sạch bổ sung và xử lý nước thải thứ cấp.
- OPEX tổng tùy trường hợp, tính theo dự án — cộng dồn từ điện, nước, nhân công, bảo trì.
- Thu hồi SS thường 90–95% (98–99% nếu chỉ tính phần tách nước bằng trọng lực), độ ẩm bùn sau ép khoảng 74–85% tuỳ loại bùn.
Ứng dụng theo ngành
Slit Saver phù hợp đa ngành — thực phẩm & thuỷ hải sản, dệt nhuộm, giấy & bột giấy, sơn & hoá chất, nước thải sinh hoạt/đô thị, khu công nghiệp tập trung. Xem chi tiết từng ngành ở mục Ứng dụng.
Muốn hiểu sâu hơn về đặc tính bùn và cách chọn công nghệ tách nước phù hợp trước khi quyết định model, xem thêm Cẩm nang xử lý bùn thải.
Dự án dùng cụm 2 tầng: cụm 2 tầng cho bùn tiêu hóa yếm khí ở một nhà máy đồ uống; cụm 2 tầng cô đặc + ép ở một cơ sở nhuộm vải.
So Slit Saver với từng loại máy
- Slit Saver và máy trục vít
- Slit Saver và máy khung bản
- Slit Saver và máy băng tải
- Giới hạn của Slit Saver
- Tổng quan các loại máy ép bùn
Câu hỏi thường gặp
Máy ép bùn đa đĩa elip khác gì máy ép trục vít đa đĩa?
Khác nguyên lý cơ bản. Máy trục vít dùng 1 trục vít xoắn đẩy bùn dọc theo chiều trục để ép nước ra. Slit Saver dùng nhiều con lăn có tiết diện elip (không phải vít) quay lệch pha 90° so với nhau — cơ chế tự làm sạch khe lọc nằm ở đó, trục vít không có cơ chế này.
Vì sao Slit Saver không cần nước rửa ngược?
Vì các đĩa elip lệch pha liên tục đóng-mở khi quay, tự đẩy cặn bám ra khỏi khe lọc trong lúc vận hành — khác với máy lọc vải (băng tải, khung bản) phải rửa ngược định kỳ để thông khe lọc.
Slit Saver phù hợp loại bùn nào?
Phù hợp nhất với bùn hữu cơ, bùn dầu mỡ, bùn từ tuyển nổi DAF — các loại bùn dễ làm tắc máy lọc vải. Với bùn vô cơ tỷ lệ cao (trên khoảng 30%) thì không phải lựa chọn tối ưu vì đĩa dễ mài mòn.
