Máy ép bùn con lăn đa đĩa elip (Slit Saver): tự làm sạch mặt lọc và những giới hạn cần hiểu trước khi chọn

Hầu hết các máy tách ép bùn đều gặp chung một bài toán: mặt lọc bị tắc. Máy ép bùn con lăn đa đĩa elip Slit Saver do Kendensha phát triển từ năm 2002 đi theo hướng ngược lại: thay vì rửa mặt lọc, chính chuyển động của máy làm sạch khe lọc trong lúc chạy. Bài này mô tả máy hoạt động ra sao, mạnh ở đâu và quan trọng hơn là những tình huống làm máy vận hành kém đi, để người dùng chọn đúng loại bùn và vận hành đúng cách.

Máy hoạt động như thế nào

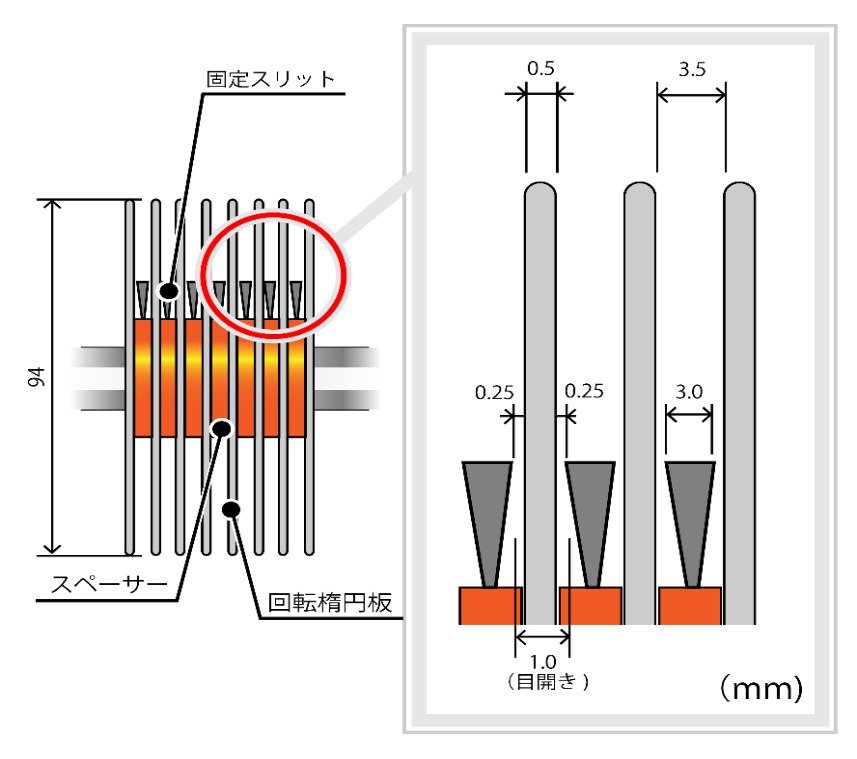

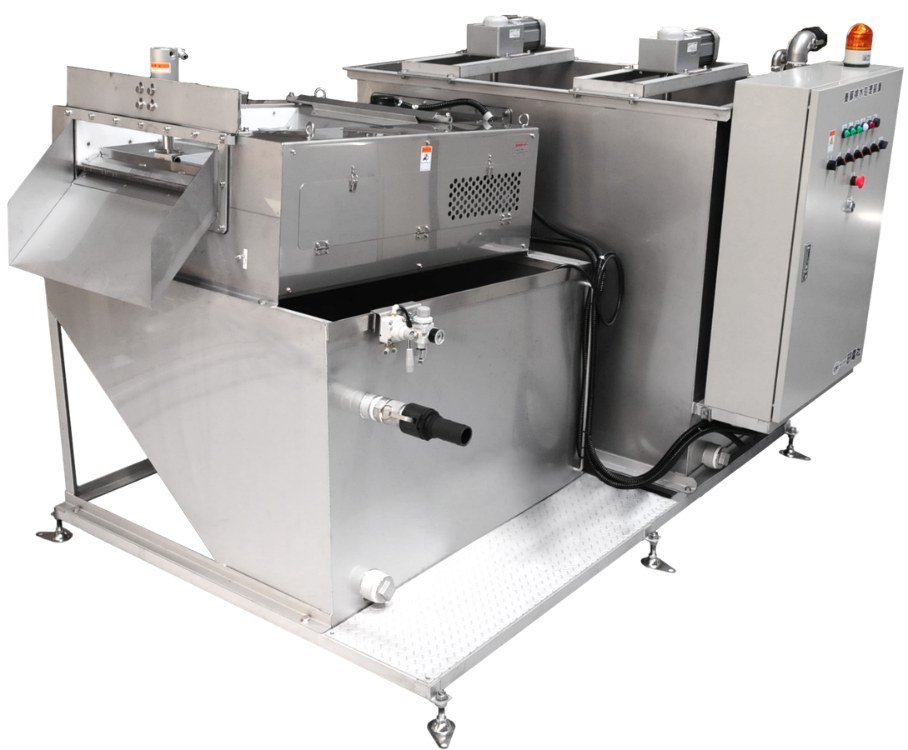

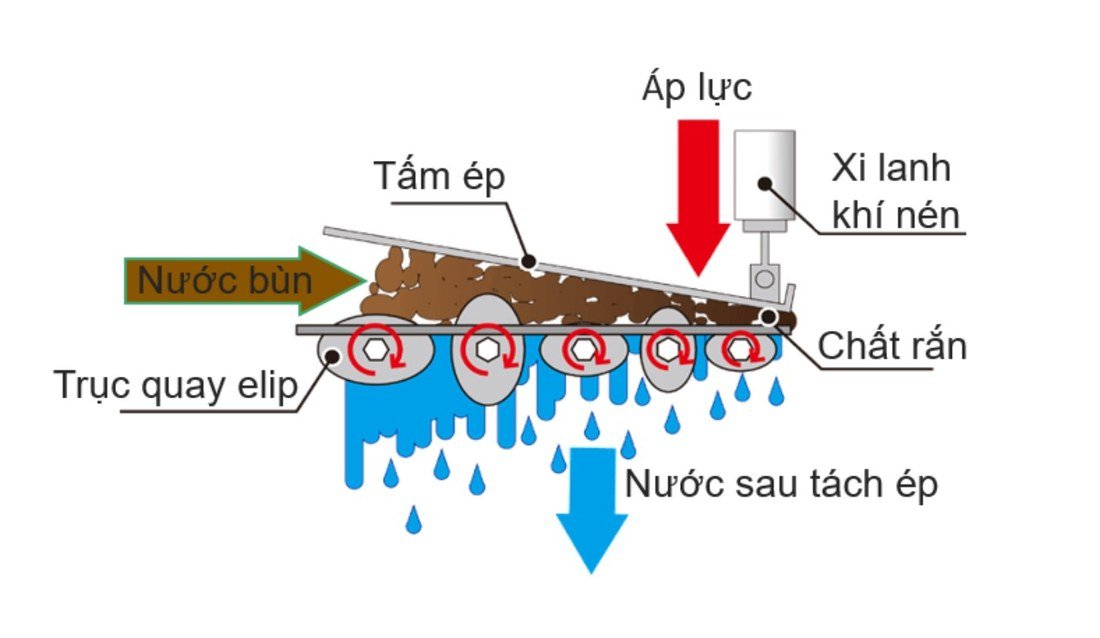

Bùn sau khi trộn polymer được đưa vào hai bồn khuấy tạo bông rồi chảy lên bề mặt lọc. Bề mặt này gồm các trục quay lắp các lá thép hình elip xen kẽ với các lá thép cố định (kiểu wedge wire), tạo thành các khe thoát nước rộng khoảng 0,5 đến 4,0 mm. Trục quay chậm, vừa đẩy bùn về phía cửa xả, vừa quét sạch khe lọc. Ở phía trên, tấm ép (dùng đối trọng hoặc xi lanh khí nén) tì xuống lớp bùn để ép thêm nước qua các khe hẹp. Bánh bùn rơi ra ở đầu ra của máy. Cần phân biệt loại con lăn đa đĩa elip này với máy ép trục vít đa đĩa (vòng cố định và vòng động chạy theo trục vít): hai loại có nguyên lý và cách tự làm sạch khác nhau.

Một số thông số công khai để hình dung quy mô: dải model từ SS-2.56 đến SS-1212, công suất khoảng 20 đến 300 kgDS/giờ, motor 0,1 đến 0,75 kW. Nhà sản xuất nêu năng lực xử lý là khoảng 100 kgDS/giờ trên mỗi m² diện tích vùng xử lý. Tỷ lệ thu hồi SS thường đạt 90 đến 95%, và có thể lên 98 đến 99% nếu chỉ tính phần tách nước bằng trọng lực. Độ ẩm bánh bùn phụ thuộc mạnh vào bùn: 74 đến 83% với bùn hữu cơ và chất thải chăn nuôi, khoảng 80 đến 85% với bùn nước thải sinh hoạt.

Những gì máy làm tốt

• Không cần nước rửa ngược. Khe lọc được làm sạch ngay trong chuyển động của trục elip, chỉ cần xả nước khoảng 5 phút trước và sau ca chạy (khoảng 3 L/phút mỗi vòi). Không phát sinh thêm nước thải thứ cấp.
• Công suất ổn định theo thời gian. Vì không tắc dần, công suất ít suy giảm giữa hai lần vệ sinh. Đây là điều người vận hành thường mất nhiều công nhất ở các máy dùng lưới hoặc vải lọc.
• Vận hành gần như không cần người trực. Có cảm biến chống tràn ở bồn tạo bông; ghép với thiết bị pha và cấp polymer tự động thì máy chạy được cả ca mà không cần người túc trực.
• Điều chỉnh đơn giản. Tăng tốc độ quay và giảm áp lực tấm ép thì tăng công suất; quay chậm và tăng áp lực thì bánh bùn khô hơn. Áp lực chỉnh bằng van khí nén.
• Quan sát được bông bùn. Cấu tạo hở cho phép nhìn trực tiếp trạng thái bông bùn, thứ quyết định độ ẩm bánh bùn và độ trong của nước lọc.
• Điện năng thấp, ồn và rung nhỏ, không phát mùi đáng kể. Bộ dẫn động dùng motor công suất nhỏ (ví dụ SS-611D có tổng công suất khoảng 1,5 kW gồm cả khuấy và khí nén).
• Xử lý được bùn có dầu mỡ và sợi. Máy được dùng trong chăn nuôi, thực phẩm, thủy sản, nước thải sinh hoạt.

Nhược điểm và giới hạn

• Không phù hợp bùn vô cơ mài mòn. Cát và hạt cứng làm mòn lá elip và khe lọc. Nhà sản xuất nêu giới hạn khoảng dưới 30% thành phần vô cơ; bùn vô cơ đã keo tụ tốt vẫn xử lý được, nhưng hạt mài mòn cao là điểm yếu rõ ràng.
• Độ ẩm bánh bùn không phải mức thấp nhất. Máy ép theo nguyên lý trọng lực và áp lực nhẹ, nên với bùn hạt mịn ưa nước (bùn dư, bùn sau phân hủy) độ ẩm có thể còn khoảng 79 đến 86%. Kendensha phải phát triển hệ thống kết hợp thẩm thấu điện để đưa một trường hợp bùn thực phẩm từ 79% xuống 59%.
• Nhạy với chất lượng bông bùn. Bông yếu hoặc nhỏ thì bùn lọt qua khe, làm giảm tỷ lệ thu hồi SS và nước lọc đục.
• Bùn chứa nhiều dầu có thể làm hạt rắn lọt vào nước lọc, phải chỉnh lại áp lực tấm ép để lấy lại độ trong.
• Phụ thuộc hệ polymer. Máy cần polymer đúng loại và liều lượng ổn định (thường 0,3 đến 1,5% so với chất rắn); một số bùn phải dùng thêm hóa chất vô cơ.
• Vẫn có chi tiết hao mòn. Vòng bi và xích truyền động là vật tư tiêu hao; nhà sản xuất khuyến cáo đại tu định kỳ khoảng 3.000 giờ vận hành (cần xác nhận theo từng model).

Các sự cố thường gặp và cách đọc chúng

Máy này hiếm khi hỏng cơ khí đột ngột, nhưng ngoài hiện trường vẫn có những suy giảm hiệu quả xuất phát từ việc ghép sai bùn, hóa chất hoặc chế độ chạy. Dưới đây là các tình huống điển hình.

Nước lọc đục, bùn lọt khe

• Biểu hiện: Nước sau tách có nhiều SS, tỷ lệ thu hồi giảm
• Nguyên nhân thường gặp: Bông bùn nhỏ hoặc yếu; thiếu polymer; khuấy quá mạnh làm vỡ bông; bùn nhiều dầu
• Hướng xử lý: Chạy thử jar test, chỉnh liều và tốc độ khuấy từng bồn (có biến tần); tăng áp lực tấm ép; dùng thêm hóa chất phụ trợ

Bánh bùn ướt

• Biểu hiện: Độ ẩm cao hơn kỳ vọng, bánh bùn nhão
• Nguyên nhân thường gặp: Bùn hạt mịn ưa nước; áp lực ép thấp; quay quá nhanh; bùn đầu vào quá loãng
• Hướng xử lý: Chậm tốc độ quay, tăng áp lực van khí; cô đặc bùn trước; cân nhắc xử lý sâu bằng thiết bị bổ sung

Tràn bồn tạo bông

• Biểu hiện: Bùn tràn khỏi bồn, máy dừng do cảm biến
• Nguyên nhân thường gặp: Lưu lượng cấp vượt công suất; đầu vào tăng nồng độ đột ngột; cảm biến bẩn
• Hướng xử lý: Giảm lưu lượng bơm cấp; vệ sinh cảm biến; kiểm tra chế độ liên động cấp bùn và polymer

Mòn lá elip, khe lọc rộng ra

• Biểu hiện: Công suất tụt, bùn lọt nhiều dần, tiếng động bất thường
• Nguyên nhân thường gặp: Bùn lẫn cát và hạt cứng; thiếu bể lắng cát hoặc lược rác phía trước
• Hướng xử lý: Bổ sung tách cát và sàng rác phía trước; thay theo bộ trục thay vì từng lá để tiết kiệm nhân công

Ổ trục và xích mòn

• Biểu hiện: Ồn, rung, xích chùng
• Nguyên nhân thường gặp: Chạy quá số giờ đại tu; thiếu bôi trơn
• Hướng xử lý: Lập lịch đại tu theo giờ vận hành; thay bạc đạn, xích theo kế hoạch

Chất lượng polymer dao động

• Biểu hiện: Chi phí hóa chất tăng nhưng kết quả không cải thiện
• Nguyên nhân thường gặp: Hòa tan không hết, thời gian ủ không đủ, bơm định lượng lệch
• Hướng xử lý: Dùng thiết bị pha cấp tự động; hiệu chuẩn bơm định lượng; kiểm tra định kỳ nồng độ dung dịch

Khi nào phù hợp, khi nào nên cân nhắc lại

Thường phù hợp

• Bùn hữu cơ: nước thải sinh hoạt, chăn nuôi, thực phẩm, thủy sản
• Bùn có dầu mỡ, sợi, dễ làm tắc lưới và vải lọc
• Cơ sở muốn vận hành ít người, ít nước rửa, ít diện tích
• Có thiết bị pha cấp polymer tự động và giám sát tràn

Nên cân nhắc kỹ

• Bùn vô cơ nhiều cát, xi mạ, kim loại có hạt mài mòn
• Yêu cầu độ ẩm bánh bùn rất thấp (ví dụ dưới 70%)
• Bùn có bông không ổn định và không kiểm soát được hóa chất
• Không có khả năng theo dõi jar test và chỉnh liều định kỳ

Danh mục kiểm tra vận hành

• Hằng ca: quan sát bông bùn ở hai bồn khuấy, độ trong nước lọc, độ ẩm bánh bùn; xả nước khu lọc 5 phút trước và sau ca.
• Hằng tuần: kiểm tra cảm biến chống tràn, áp suất khí nén, nồng độ dung dịch polymer và hiệu chuẩn bơm định lượng.
• Định kỳ: bôi trơn, kiểm tra xích và vòng bi; theo dõi mòn khe lọc; lập kế hoạch đại tu theo số giờ chạy.
• Khi bùn đổi tính chất: chạy lại jar test, chỉnh tốc độ quay, áp lực tấm ép, loại và liều polymer trước khi kết luận máy “yếu”.

Nếu bạn đang cân nhắc loại máy này cho một loại bùn cụ thể, xem thêm trang Slit Saver và máy pha Polymer KDS, vì hai thiết bị này thường đi cùng nhau khi muốn chạy tự động.

Câu hỏi thường gặp

Máy con lăn đa đĩa elip khác máy trục vít đa đĩa ở điểm nào?

Con lăn đa đĩa elip dùng các trục quay lắp lá thép hình elip xen kẽ lá cố định, khe lọc được làm sạch ngay khi trục quay. Máy trục vít đa đĩa dùng vòng cố định và vòng động chạy theo trục vít. Hai loại khác nhau về cấu tạo, cách tự làm sạch và cách điều chỉnh độ khô bánh bùn.

Nguyên nhân phổ biến nhất khiến nước sau tách bị đục là gì?

Thường là chất lượng bông bùn: thiếu polymer, khuấy quá mạnh làm vỡ bông, hoặc bùn có nhiều dầu. Cách xử lý đầu tiên là chạy lại jar test, chỉnh liều và tốc độ khuấy, rồi mới tăng áp lực tấm ép.

Khi nào không nên chọn máy này?

Khi bùn có nhiều cát và hạt mài mòn (dưới khoảng 30% thành phần vô cơ là giới hạn nhà sản xuất nêu), hoặc khi yêu cầu độ ẩm bánh bùn rất thấp mà bùn lại là hạt mịn ưa nước.

Nguồn tham khảo

• Kendensha Co., Ltd. – KDS Separator: https://kendensha.com/product/kds-separator
• Kendensha Co., Ltd. – Case study: Reducing Sludge Cake by Half: https://kendensha.com/blog/reducing-sludge-cake-by-half
• C.C. Kendensha – Solid-Liquid Separator Slit Saver: https://cc-kendensha.com/en/
• SLIT SAVER – trang giới thiệu: https://www.slitsaver.com/en/home-en/

Bài viết tổng hợp từ tài liệu kỹ thuật công khai của nhà sản xuất và các nguồn tham khảo bên ngoài. Số liệu mang tính tham khảo và cần được xác nhận theo từng model, từng loại bùn và từng dự án.
